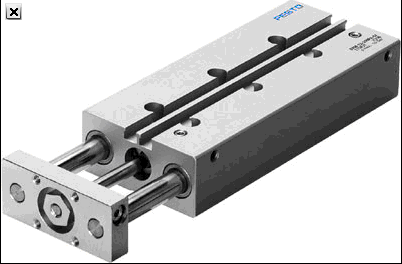

FESTO帶導桿的驅動器 中型導向驅動器 DFM

直徑 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
行程 10 … 400 mm
輸出力 68… 4,712 N
位置感測
固定/可調緩沖
普通軸承導向
循環球軸承導向.
導向氣缸 內 置 導 軌
技術參數 - 導向氣缸 DFM-12-40-P-A-GF - 170828




  特性  特性
從工作負載到連接板的重力中心距  25 mm
行程  40 mm
活塞直徑  12 mm
驅動單元的運作模式  連接軛
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
導向  普通軸承導向
設計結構  導向
位置檢測  用于接近式傳感器
工作壓力  2 - 10 bar
高速度  0.8 m/s
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  -20 - 80 °C
在終端位置的沖擊能量  0.09 Nm
大扭矩Mx  0.65 Nm
在規定的距離xs，大有用負載和行程的函數關系  31 N
6 bar時的理論作用力，回復行程  51 N
6 bar時的理論作用力，進程  68 N
移動質量  231 g
產品重量  494 g
其它可用接口  參見產品圖紙
氣動連接  M5
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  NBR
外殼的材料信息  鍛造鋁合金
活塞桿的材料信息  高合金鋼, 耐腐蝕
