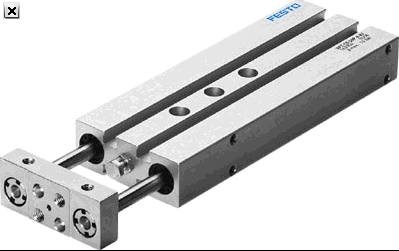

FESTO雙活塞驅動單元雙活塞氣缸（雙作用） DPZ

直徑 10, 16, 20, 25, 32 mm
行程 10 … 100 mm
輸出力 94 … 966 N
位置感測
固定緩沖
普通軸承導向
循環球軸承導向.
雙活塞氣缸 帶 兩 根 平 行 的 活 塞 桿, 位 置 感 測, 終 端 帶 彈 性 緩 沖 環
技術參數 - 雙活塞氣缸 DPZ-10-50-P-A-KF - 162004




  特性  特性
行程  50 mm
可調節終端位置/長度  10 mm
活塞直徑  10 mm
驅動單元的運作模式  連接軛
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
導向  循環滾珠軸承導向
設計結構  導向
位置檢測  用于接近式傳感器
工作壓力  2.5 - 10 bar
工作模式  雙作用
ATEX 種類  II 2 GD
ATEX標識  II 2 GD c T4 T120°C
ATEX環境溫度  -20°C <= Ta <= +60°C
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
CE 符號 (參見符合的標準)  根據 EU-Ex 防爆指導原則 (ATEX)
耐腐蝕等級 CRC  0
環境溫度  -20 - 80 °C
在終端位置的沖擊能量  0.08 Nm
6 bar時的理論作用力，回復行程  60 N
6 bar時的理論作用力，進程  94 N
其它可用接口  參見產品圖紙
氣動連接  M5
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  NBR
外殼的材料信息  鍛造鋁合金
活塞桿的材料信息  Case-硬化鋼
