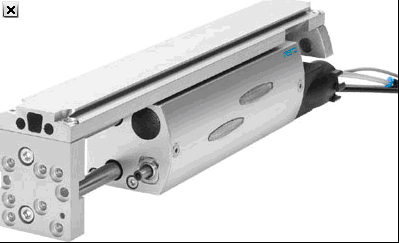

FESTO直線坐標氣缸 HMPL

直徑 12, 16, 20 mm
行程 30 … 200 mm
輸出力 51 … 158 N
位置感測
液壓緩沖器
循環球軸承導向
用于抓取和裝配技術的系統產品

技術參數 - FESTO直線坐標氣缸 HMPL-16- - - 191182


  特性  特性
行程  50 - 160 mm
活塞直徑  16 mm
驅動單元的運作模式  連接軛
緩沖  液壓緩沖器, 軟性特征曲線
裝配位置  任何
導向  循環滾珠軸承導向
設計結構  導向
Yoke 動力學
活塞桿
多可實現的中間位置數量  1
位置檢測  用于接近式傳感器
Variants  KP: 活塞桿夾緊單元
拉
工作壓力  4 - 8 bar
高速度，推進  <= 1.7 m/s
高速度，回縮  <= 1.6 m/s
大行程時間  <= 400 ms
重復精度  < 0,02 mm
工作模式  雙作用
工作介質  過濾壓縮空氣
耐腐蝕等級 CRC  1
聲壓等級  57 dB(A)
環境溫度  0 - 60 °C
緩沖長度  10 mm
6 bar時的理論作用力，回復行程  121 N
6 bar時的理論作用力，進程  104 N
氣動連接  QSM-4
材料備注  不含有黃銅和PTFE
蓋子的材料信息  鍛造鋁合金
陽極氧化處理
密封件的材料信息  NBR
PUR
材料信息， 前側版  鍛造鋁合金
陽極氧化處理
材料信息，導向桿  高合金鋼, 耐腐蝕
外殼的材料信息  鍛造鋁合金
陽極氧化處理
