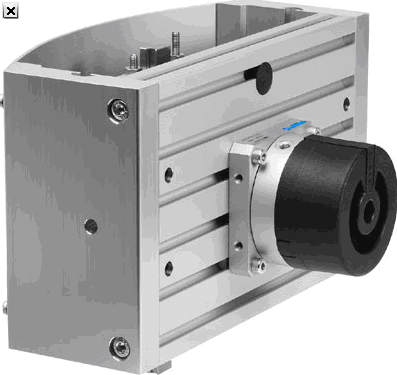

FESTO抓取模塊 HSP

規格12, 16, 25 mm
行程 Y-行程 52 … 170 mm
行程 Z-行程 20到70 mm
工作行程 5到25 mm
有效負載 0到1600 g
輸出力 40到65 N
循環時間 0.6到1 s
帶氣驅動器
帶驅動軸，不帶驅動單元
抓取模塊 帶擺動驅動器和防護蓋

技術參數 - FESTO抓取模塊 HSP-12-AP-SD - 533600

特性  特性
尺寸  12
Y軸向上的行程  52 - 68 mm
Z 軸向上的行程  20 - 30 mm
Z 方向上的行程，工作行程  15 mm
緩沖  CC: 兩端帶液壓緩沖器
軟特性
裝配位置  導軌
垂直
工作模式  雙作用
設計結構  十字交叉導向
擺動模塊
有導向的動作順序
位置檢測  用于接近式傳感器
防止扭轉/導向  十字交叉導向
工作壓力  4 - 8 bar
短循環周期  0.6 s
重復精度  +/-0,01 mm
工作介質  壓縮空氣，經過濾，未潤滑
過濾、已潤滑的壓縮空氣
環境溫度  0 - 60 °C
Mx動態時的大扭矩  1.1 Nm
Mx為靜態時的大扭矩  5 Nm
My動態時的大扭矩  1.1 Nm
My為靜態時的大扭矩  5 Nm
Mz動態時的大扭矩  1.1 Nm
Mz 為靜態時的大扭矩  5 Nm
6 bar時的理論作用力  40 N
產品重量  2,600 g
前面單元的安裝  帶通孔
安裝類型  帶通孔
帶溝槽螺母
氣動連接  M5
材料備注  不含有黃銅和PTFE
底座的材料信息  鍛造鋁合金
十字導軌的材料信息  熱處理鋼
側向元件的材料信息  鍛造鋁合金
