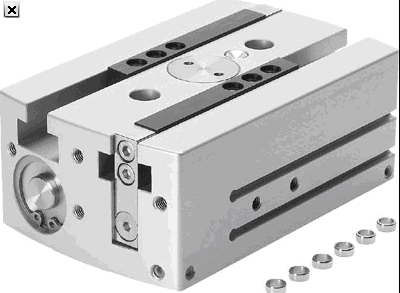

FESTO平行氣爪 HGPL

規格14, 25, 40 mm
每氣爪夾頭行程 40 … 80 mm
輸每氣爪夾頭出力 60到605 N
位置感測
festo平行氣爪 堅固，采用長行程

技術參數 - festo平行氣爪 HGPL-25-40-A - 535854

特性  特性
尺寸  25
每個氣爪夾頭的行程  40 mm
大復位精度  < 0.2 mm
擺動氣爪ax,ay軸向上的大反沖力  < 0.2 deg
氣爪夾頭在Sz方向上的大反沖  < 0.05 mm
旋轉對稱  <= 0.2 mm
氣爪手的重復精度  < 0.03 mm
氣爪指的數量  2
裝配位置  任何
工作模式  雙作用
氣爪功能  平行
設計結構  雙活塞
導向
活塞滑塊
T-形
齒輪齒條機構
位置檢測  用于接近式傳感器
6bar時的總動力,打開  360 N
6bar時的總動力,關閉  480 N
工作壓力  3 - 8 bar
氣爪的大工作頻率  < 1 Hz
6 bar時的小打開時間  194 ms
6 bar時的小關閉時間  192 ms
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  5 - 60 °C
6 bar時每個氣爪夾頭的夾緊力, 打開  180 N
6 bar時每個氣爪夾頭的夾緊力, 關閉  240 N
轉動慣量  18.88 kgcm2
氣爪夾頭靜態時Fz的大扭矩  1,500 N
氣爪靜態時Mx的大扭矩  100 Nm
氣爪夾頭靜態時My的大扭矩  60 Nm
氣爪靜態時的Mz軸向大扭矩  70 Nm
用于導向元件的潤滑周期  5 Mio SP
產品重量  1,400 g
安裝類型  內螺紋和定位軸套
帶通孔和定位軸套
氣動連接  M5
材料備注  不含有黃銅和PTFE
外殼的材料信息  鋁
光滑處理
氣爪夾頭的材料信息  鋼
硬化處理
