FESTO平行氣爪 HGP

規格6, 10, 16, 20, 25, 35 mm
每氣爪夾頭行程 2 … 12.5 mm
每氣爪夾頭輸出力 10到375 N
位置感測
FESTO平行氣爪 自 對 中, 內 抓 取 或 外 抓 取, 位 置 感 測

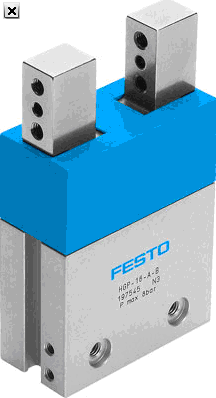

技術參數 - FESTO平行氣爪 HGP-16-A-B - 197545

特性  特性
尺寸  16
每個氣爪夾頭的行程  5 mm
大復位精度  0.2 mm
氣爪手的重復精度  <= 0.04 mm
氣爪指的數量  2
工作模式  雙作用
氣爪功能  平行
設計結構  杠桿
位置檢測  用于接近式傳感器
6bar時的總動力,打開  140 N
6bar時的總動力,關閉  160 N
工作壓力  2 - 8 bar
氣爪的大工作頻率  4 Hz
6 bar時的小打開時間  44 ms
6 bar時的小關閉時間  60 ms
工作介質  過濾、未潤滑壓縮空氣，過濾精度40 祄
過濾、已潤滑的壓縮空氣，過濾精度 40 祄
耐腐蝕等級 CRC  1
環境溫度  10 - 60 °C
6 bar時每個氣爪夾頭的夾緊力, 打開  70 N
6 bar時每個氣爪夾頭的夾緊力, 關閉  80 N
氣爪夾頭動態時Fz的大扭矩  9 N
氣爪夾頭靜態時Fz的大扭矩  90 N
氣爪動態時的Mx軸向大扭矩  0.33 Nm
氣爪靜態時Mx的大扭矩  3.3 Nm
氣爪動態時的My軸向大扭矩  0.33 Nm
氣爪夾頭靜態時My的大扭矩  3.3 Nm
氣爪動態時的Mz軸向大扭矩  0.33 Nm
氣爪靜態時的Mz軸向大扭矩  3.3 Nm
產品重量  194 g
安裝類型  可選
帶通孔
具有內（陰）螺紋
氣動連接  M3
材料備注  不含有黃銅和PTFE
蓋帽的材料信息  PA
外殼的材料信息  鍛造鋁合金
表面硬化處理
氣爪夾頭的材料信息  高合金鋼, 耐腐蝕
