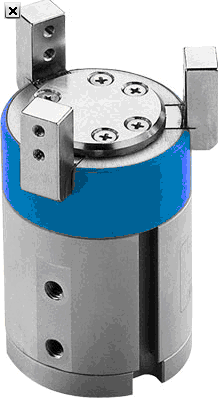

FESTO三點式氣爪 HGD

規格16, 32, 50 mm
每氣爪夾頭行程 2.5 … 6 mm
每氣爪夾頭輸出力 30到323 N
位置感測
FESTO三點式氣爪 自 對 中, 內 抓 取 或 外 抓 取, 位 置 感 測

技術參數 - FESTO三點式氣爪 HGD-32-A - 161837

特性  特性
尺寸  32
每個氣爪夾頭的行程  3.9 mm
大復位精度  0.2 mm
氣爪手的重復精度  <= 0.04 mm
氣爪指的數量  3
工作模式  雙作用
氣爪功能  3點
設計結構  杠桿
位置檢測  用于接近式傳感器
6bar時的總動力,打開  410 N
6bar時的總動力,關閉  360 N
工作壓力  2 - 8 bar
氣爪的大工作頻率  4 Hz
6 bar時的小打開時間  10 ms
6 bar時的小關閉時間  10 ms
工作介質  過濾壓縮空氣
耐腐蝕等級 CRC  2
環境溫度  5 - 60 °C
6 bar時每個氣爪夾頭的夾緊力, 打開  137 N
6 bar時每個氣爪夾頭的夾緊力, 關閉  120 N
氣爪夾頭動態時Fz的大扭矩  9 N
氣爪夾頭靜態時Fz的大扭矩  90 N
氣爪動態時的Mx軸向大扭矩  0.016 Nm
氣爪靜態時Mx的大扭矩  1.6 Nm
氣爪動態時的My軸向大扭矩  0.028 Nm
氣爪夾頭靜態時My的大扭矩  2.8 Nm
氣爪動態時的Mz軸向大扭矩  0.019 Nm
氣爪靜態時的Mz軸向大扭矩  1.9 Nm
產品重量  300 g
安裝類型  具有內（陰）螺紋
氣動連接  M5
材料備注  不含有黃銅和PTFE
蓋帽的材料信息  POM
外殼的材料信息  鋁
鍍鎳
氣爪夾頭的材料信息  工具用鋼
鍍鎳
