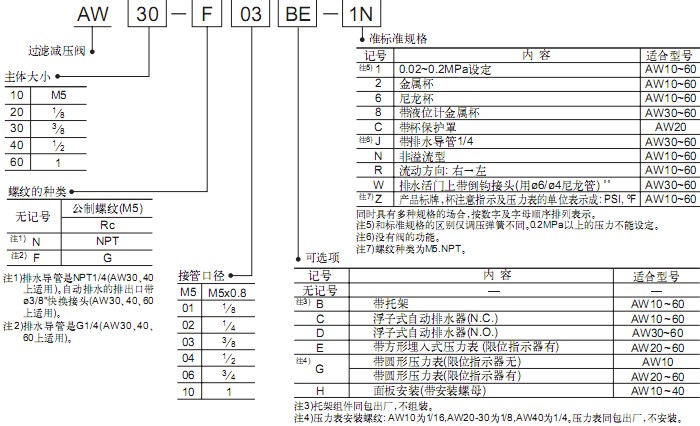

SMC過濾減壓閥
注1)排水導管是NPT1/4(AW30、40上適用)。自動排水的排出口帶
?3/8"快換接頭(AW30、40、60上適用)。
注2)排水導管是G1/4(AW30、40、60上適用)
注3)托架組件同包出廠，不組裝。
注4)壓力表安裝螺紋: AW10為1/16,AW20-30為1/8,AW40為1/4。壓力表同包出廠，不安裝
注5)和標準規格的區別僅調壓彈簧不同。0.2MPa以上的壓力不能設定。
注6)沒有閥的功能。
注7)螺紋種類為M5.NPT。
SMC過濾減壓閥
注1)方形埋入式壓力表(AW20~60)的場合、壓力表無連接螺紋。
注2)在表通口為1/16上連接1/8安裝螺紋的壓力表時，要使用螺紋縮接(型號:131368)。
注3)AW10除外
SMC過濾減壓閥
注1)含托架及安裝螺母。
注2)圓形壓力表型號的□中表示連接螺紋的種類。R為
無記號、NPT為N。連接螺紋NPT及單位表示PSI規格的壓力表供給可向營業員詢問。
注3)變成1MPa用壓力表。
注4)含1個O形圈及2個安裝螺釘。
注5)低使用壓力，N.O.型為0.1MPa; N.C.型中， AD17?27為0.1MPa、AD37?47為0.15MPa
