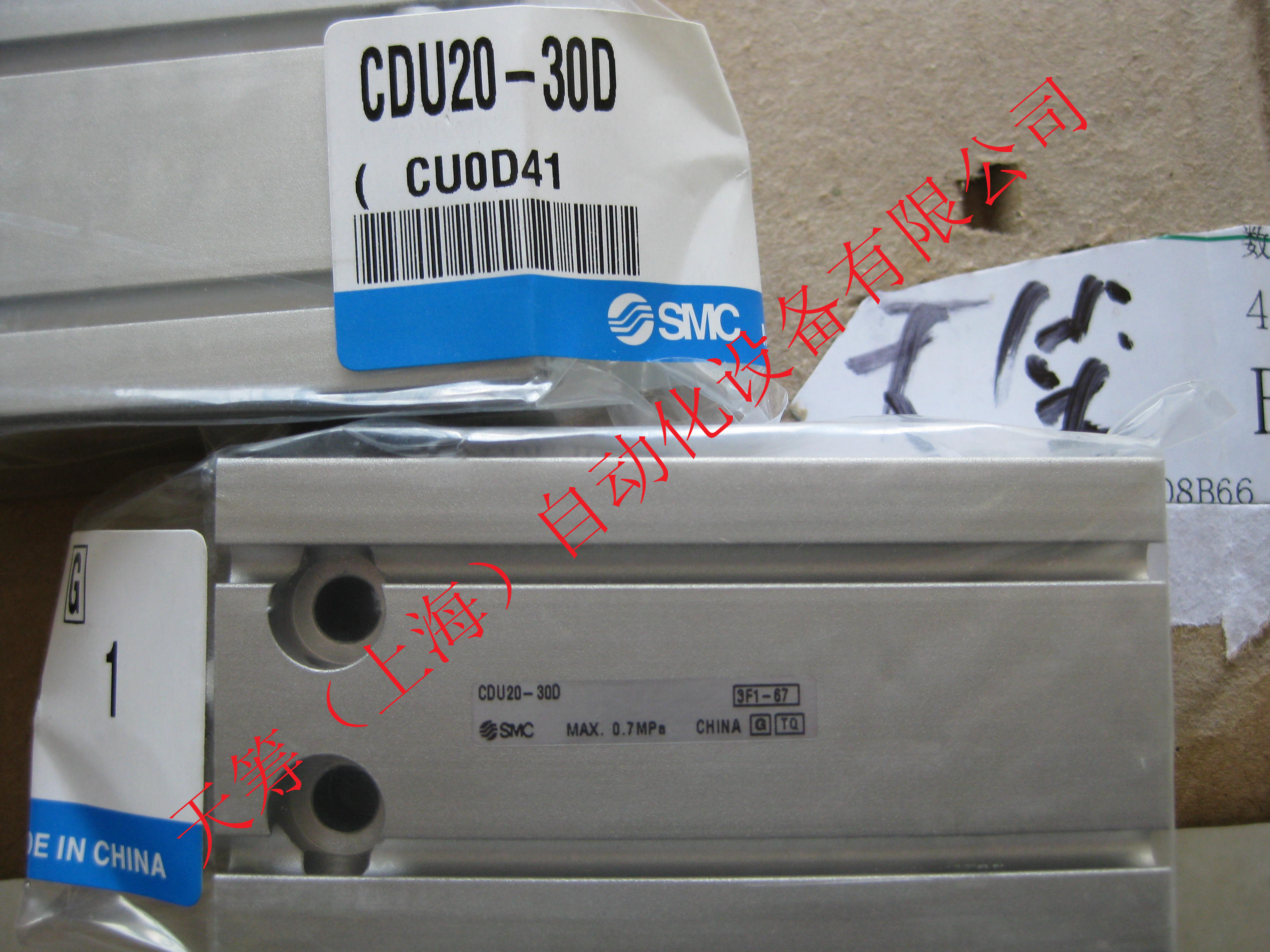

日本SMC氣缸CDU20-30D

上海天籌SMC代理-氣缸，電磁閥，氣爪，真空發生器,過濾器，吸盤，減壓閥，油霧器，接頭，氣管，消聲器，壓力表，氣缸，傳感器，磁性開關，壓力開關

日本SMC氣缸CDU20-30D

q活塞桿的軸線與負載的移動方向應保持一致，進行連接。
如果不一致，活塞桿和缸筒會產生別勁，缸筒內表面，導向套
和活塞桿的表面以及密封件容易磨耗和破損。
w使用外部導向的場合，桿前端與負載的連接，在行程的
任何位置都不許有別勁存在。
e缸筒及活塞桿的滑動部位不允許被物體撞傷或劃傷。
因缸筒內表面是精密加工制作的，稍許變形就會造成氣缸動作
不良?；钊麠U滑動部位的傷痕會導致密封件損傷造成漏氣。
r回轉部位(如銷軸)要涂上潤滑脂，以防止燒結。
t在未確認元件動作正常之前，不要使用。
安裝和修理后，接通氣源和電源，進行適當?shù)臋C能檢查和漏氣
檢查，確認安裝正確再使用。
y單側固定的場合
單側固定，單側自由的安裝(基本型、法蘭型、直接安裝型)狀態
下高速動作的場合，由于在行程端發生振動，彎曲力矩在氣缸
上起作用，氣缸有可能破損。這種場合，應設置支撐件，抑制
氣缸本體的振動或降低活塞速度，直到在行程端氣缸本體已沒
有振動的狀態下使用。
另外,移動氣缸本體的場合，長行程氣缸水平安裝且單側固定的
場合,希望使用支撐件。
u操作產品時要十分注意
操作時，要防止產品角部碰傷手和指等。
i磁性開關應設定在動作范圍的中央
磁性開關的安裝位置，應調整至活塞停止在動作范圍(ON的范圍)
的中心。(樣本上記載的安裝位置是指在行程端部的適位置。)
設定在動作范圍的端部的場合(ON、OFF的分界線附近)，動作
變不穩定，對有觸點磁性開關只會達到早期壽命。

技術參數：

描述 CU 系列 自由安裝型氣缸 單桿雙作用
-
詳細
●節省空間氣缸可直接多面安裝
●帶磁性開關 (CDU系列: CDU, CDUW, CDUK, CDUKW, CDU-A,ZCDUK)
字段描述 字段取值 取值描述
內置磁環 D 內置磁環
缸徑 20 缸徑 20mm
通口螺紋的種類 - M5X0.8 Rc1/8
氣缸行程 30 氣缸行程 30mm
磁性開關型號 - 無磁性開關
磁性開關個數 - 2個 或 無
訂制規格 - 標準
