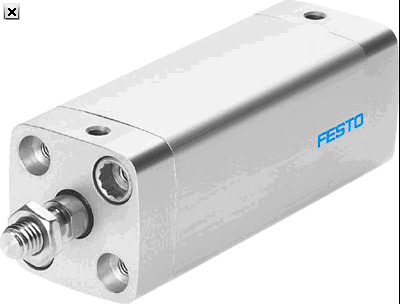

緊湊型氣缸 CDC系列
 CDC系列

缸徑 20, 25, 32, 40, 50, 63, 80 mm
行程 1 … 500 mm
輸出力141 到 3,016 N
位置感測
固定式緩沖
內螺紋
外螺紋
啟動功能擴展配置軟件

技術參數 - 緊湊型氣缸 CDC-25- - - 543306




  特性  特性
行程  1 - 300 mm
活塞直徑  25 mm
基于標準  ISO 21287
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
工作模式  雙作用
設計結構  活塞
活塞桿
Variants  K2:帶外螺紋活塞桿型
K5: 活塞桿采用特殊螺紋
K8:延長活塞桿型
S2: 雙出活塞桿型
耐熱密封型，溫度達 150?C
單端活塞桿
工作壓力  0.6 - 10 bar
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  3
環境溫度  -20 - 120 °C
6 bar時的理論作用力，回復行程  247 N
6 bar時的理論作用力，進程  247 - 295 N
安裝類型  可選
帶通孔
具有內（陰）螺紋
氣動連接  M5
蓋子的材料信息  鍛造鋁合金
陽極氧化處理
活塞桿的材料信息  高合金鋼, 耐腐蝕
氣缸缸筒的材料信息  鍛造鋁合金
陽極氧化處理
