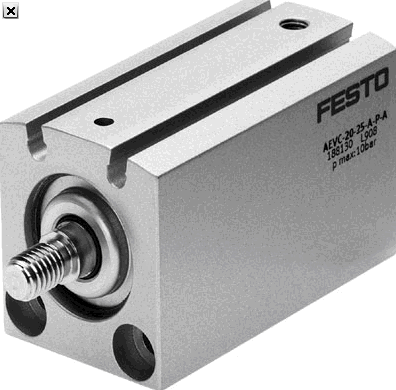

FESTO短行程氣缸AEVC系列
AEVC系列
直徑 4, 6, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
行程 2,5 … 25 mm
輸出力 7,5 … 4 712 N
位置感測
固定緩沖
不帶螺紋
陰螺紋
陽螺紋.

短行程氣缸 用 于 非 接 觸 式 感 測,
活 塞 桿 帶 外 螺 紋
技術參數 - 短行程氣缸 AEVC-16-10-A-P-A - 188103


FESTO短行程氣缸AEVC系列

  特性  特性
行程  10 mm
活塞直徑  16 mm
彈簧回復力，回縮  5 N
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
工作模式  單作用
推的動作
設計結構  活塞
活塞桿
位置檢測  用于接近式傳感器
工作壓力  1.5 - 10 bar
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  1
環境溫度  -20 - 80 °C
6 bar時的理論作用力，進程  112 N
移動質量  17 g
產品重量  105 g
安裝類型  可選
帶通孔
帶附件
氣動連接  M5
材料備注  不含有黃銅和PTFE
蓋子的材料信息  鍛造鋁合金
陽極氧化處理
密封件的材料信息  TPE-U(PU)
外殼的材料信息  鍛造鋁合金
陽極氧化處理
活塞桿的材料信息  高合金鋼
