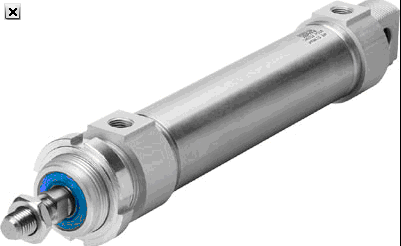

FESTO圓形氣缸DSNU系列
DSNU系列

直徑 32, 40, 50, 63 mm
行程 1 … 500 mm
輸出力 483 … 1 870 N
位置感測
固定或可調緩沖
陰螺紋
陽螺紋
安裝法蘭.
圓形氣缸 用于位置感測， 帶可調終端位置緩沖. 多種安裝選項, 帶或不帶另外的安裝元件
技術參數 - 圓形氣缸 DSNU-32-25-PPV-A - 196020

 FESTO圓形氣缸DSNU系列


  特性  特性
行程  25 mm
活塞直徑  32 mm
基于標準  ISO 15552 (以前還包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
緩沖  PPV: 兩端帶可調的氣緩沖
裝配位置  任何
設計結構  活塞
活塞桿
位置檢測  用于接近式傳感器
工作壓力  1 - 10 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環(huán)境溫度  -20 - 80 °C
緩沖長度  14 mm
6 bar時的理論作用力，回復行程  415 N
6 bar時的理論作用力，進程  482.5 N
移動質量  144 g
產品重量  410 g
安裝類型  帶附件
氣動連接  G1/8
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  NBR
TPE-U(PU)
外殼的材料信息  高合金鋼, 耐腐蝕
活塞桿的材料信息  高合金鋼
