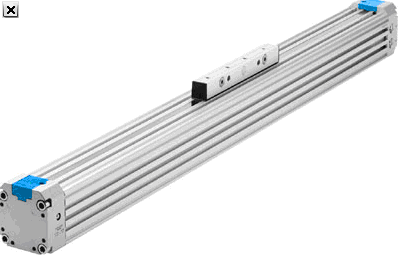

FESTO無桿氣缸DGP系列
DGP系列
直徑 18, 25, 32, 40, 50, 63, 80 mm
行程 10 … 3,000 mm
輸出力 153… 3,016 N
位置感測
可調緩沖
導向 派生形式
- 基本導向
- 普通軸承導向
- 球軸承導向
- 重載導向.

無桿氣缸 非 接 觸 式 位 置 感 測, 無 活 塞 桿, 驅 動 裝 置 與 活 塞 機 械 聯 接, 兩 端 可 調 節 緩 沖.

技術參數 - 無桿氣缸 DGP-25-1000-PPV-A-B - 526648




  特性  特性
行程  1,000 mm
活塞直徑  25 mm
緩沖  PPV: 兩端帶可調的氣緩沖
裝配位置  任何
導向  基本導向
驅動器原理  正-鎖定 (槽)
位置檢測  用于接近式傳感器
工作壓力  2 - 8 bar
工作模式  雙作用
工作介質  壓縮空氣，經過濾，未潤滑
過濾、已潤滑的壓縮空氣
耐腐蝕等級 CRC  2
環境溫度  -10 - 60 °C
緩沖長度  18 mm
橫向力矩 Mx (圖)  1 Nm
6 bar時的理論作用力，回復行程  295 N
6 bar時的理論作用力，進程  295 N
移動質量  180 g
0 mm行程時的移動質量  180 g
0 mm行程時的基本重量  840 g
每 10 mm 行程的附加質量系數  36 g
其它可用接口  參見產品圖紙
氣動連接  G1/8
蓋子的材料信息  鑄鋁
有鍍層
密封件的材料信息  NBR
TPE-U(PU)
外殼的材料信息  鋁
陽極氧化處理
