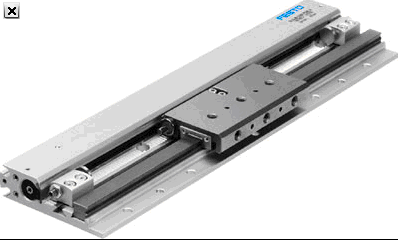

FESTO直線導向驅動單元 SLG系列
SLG系列

直徑 8, 12, 18 mm
行程 100 … 900 mm
輸出力 30… 153 N
位置感測
固定緩沖
導向 派生形式
- 球軸承導向
－ 普通軸承

技術參數 - 無桿氣缸 SLG-12- - - 187855


  特性  特性
行程  100 - 700 mm
活塞直徑  12 mm
緩沖  P: 兩端帶彈性緩沖環(huán)/板
液壓緩沖器, 硬性特征曲線
裝配位置  任何
導向  循環(huán)滾珠軸承導向
多可實現的中間位置數量  4
驅動器原理  正-鎖定 (槽)
位置檢測  用于接近式傳感器
Variants  拉
工作壓力  2 - 8 bar
工作模式  雙作用
工作介質  壓縮空氣，經過濾，未潤滑
過濾、已潤滑的壓縮空氣
耐腐蝕等級 CRC  1
環(huán)境溫度  -10 - 60 °C
6 bar時的理論作用力，回復行程  68 N
6 bar時的理論作用力，進程  68 N
每 10 mm 行程的附加質量系數  18 g
其它可用接口  參見產品圖紙
氣動連接  M3
材料備注  不含有黃銅和PTFE
蓋子的材料信息  POM
密封件的材料信息  TPE-U(PU)
外殼的材料信息  鋁
陽極氧化處理
