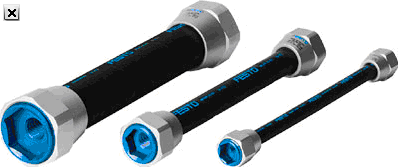

FESTO氣動肌腱 MAS系列
MAS系列
規格10, 20, 40 mm
額定長度 40 … 9000 mm
活塞的輸出力 0 … 6000 N
啟動功能擴展配置軟件

技術參數 - 氣動肌腱 MAS-20- - - 534202


  特性  特性
尺寸  20
大收縮時的直徑擴展  39 mm
行程  0 - 2,250 mm
帶負載時的滯后  <=額定長度的2%
不帶負載時的滯后  <=額定長度的2.5%
大收縮  額定長度的25%
大初始張力  額定長度的3%
額定長度  60 - 9,000 mm
在室溫下呈放松狀態  <=額定長度的3%
重復精度  <=額定長度的1%, 循環的
允許的平行度公差  <= 2 mm，假設額定長度為 400 mm
?.5% ，假設額定長度為400 mm以下
允許的角度公差  <= 1 deg
裝配位置  任何
設計結構  可收縮試驗?zāi)て?nbsp;
工作壓力  0 - 6 bar
工作模式  單作用
拉的動作
工作介質  壓縮空氣，經過濾，未潤滑
過濾、已潤滑的壓縮空氣
耐腐蝕等級 CRC  2
環境溫度  -5 - 60 °C
大自由懸掛附加負載  80 kg
大工作壓力時的理論肌肉能量  1,500 N
6 bar時的理論作用力  1,500 N
每1 m 長度的增加重量  178 g
0 m長度時的產品重量  238 g
鎖緊螺母的材料信息  鍛造鋁合金
中性陽極氧化
材料備注  不含有黃銅和PTFE
含有PWIS 物質
法蘭的材料信息  鍛造鋁合金
藍色陽極氧化
軸套的材料信息  鋼
經過電鍍
隔膜的材料信息  AR
CR
