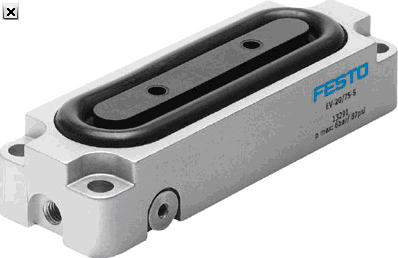

膜片式夾緊氣缸 EV系列
EV系列

無活塞桿短行程氣缸, 具有膜片，行程遠遠小于氣囊式氣缸
直徑 12, 16, 20, 25, 32, 40, 50, 63 mm
寬度 10x30, 15x40, 15x63, 20x75, 20x120, 20x180 mm
行程 0 … 5 mm
輸出力 55 … 1 650 N.

膜片式夾緊氣缸 帶 復 位 功 能
技術參數 - 膜片式夾緊氣缸 EV-20/120-5 - 13292

       特性  特性
行程  5 mm
夾緊面  20x120
裝配位置  任何
工作模式  單作用
工作壓力  2 - 6 bar
工作介質  過濾壓縮空氣
環境溫度  -20 - 40 °C
產品重量  190 g
安裝類型  帶通孔
氣動連接  M5
材料備注  不含有黃銅和PTFE
外殼的材料信息  壓鑄鋁
隔膜的材料信息  TPE-U(PU)
