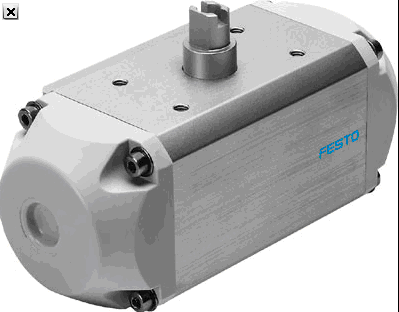

FESTO Copar擺動驅動器 DRD系列
DRD系列

規格1 … 880
扭矩 7 … 8800 Nm
擺動角度 0 … 90?法蘭面連接孔樣式 ISO 5211
連接面連接孔的樣式符合 NAMUR標準，用于連接符合 VDI/VDE 3845標準的電磁閥/傳感器盒.
擺動驅動器 雙 作 用, 氣 接 口 符 合 標 準 VDI/VDE 3845- 可 以 直 接 安 裝 于 蝶 閥
技術參數 - 擺動驅動器 DRD-2-F04-C - 189837

  特性  特性
驅動器尺寸  2
法蘭孔的樣式  F04
擺動角度  90 deg
連接件接口符合標準  ISO 5211
緩沖  無緩沖
裝配位置  任何
工作模式  雙作用
設計結構  齒輪齒條機構
位置檢測  無
閥的接口符合標準  VDI/VDE 3845 (NAMUR)
工作壓力  2.5 - 10 bar
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  4
環境溫度  -20 - 80 °C
6 bar時的扭矩  16.2 Nm
6 bar時，每循環 0?90?0 的空氣消耗  1.8 l
產品重量  600 g
主軸連接  V11
氣動連接  底座
G1/8
材料備注  含有PWIS 物質
驅動軸的材料信息  鋁
陽極氧化處理
蓋子的材料信息  PA
密封件的材料信息  NBR
外殼的材料信息  鋁
陽極氧化處理
