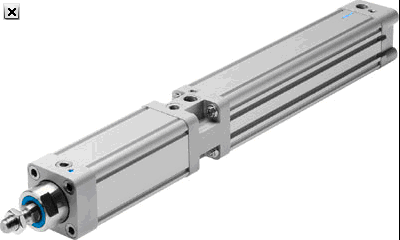

FESTO帶夾緊單元的氣缸 DNCKE系列
DNCKE系列

標準或非標準氣缸，帶有集成的或是外接的夾緊單元或固定單元
缸徑 40, 63, 100 mm
行程 10 … 2,000 mm
輸出力 754到4712 N
位置感測
可調緩沖
外螺紋
技術參數 - 帶夾緊單元的氣缸 DNCKE-40- -PPV-A - 526482


  特性  特性
行程  10 - 2,000 mm
活塞直徑  40 mm
基于標準  ISO 15552 (以前還包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
緩沖  PPV: 兩端帶可調的氣緩沖
裝配位置  任何
夾緊的類型以及動作的方向  位于兩端
由彈簧夾緊，由壓縮空氣釋放
設計結構  活塞
活塞桿
型材缸筒
位置檢測  用于接近式傳感器
Variants  單端活塞桿
工作壓力  0.6 - 10 bar
小釋放壓力  3.8 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  0
環境溫度  -20 - 80 °C
緩沖長度  20 mm
靜態保持力  1,300 N
6 bar時的理論作用力，回復行程  633 N
6 bar時的理論作用力，進程  754 N
0 mm行程時的移動質量  500 g
每10 mm 行程所增加的重量  45 g
0 mm行程時的基本重量  2,340 g
每 10 mm 行程的附加質量系數  16 g
安裝類型  帶附件
氣動連接  G1/4
蓋子的材料信息  壓鑄鋁
鍛造鋁合金
密封件的材料信息  NBR
TPE-U(PU)
外殼的材料信息  鍛造鋁合金
活塞桿的材料信息  熱處理鋼
