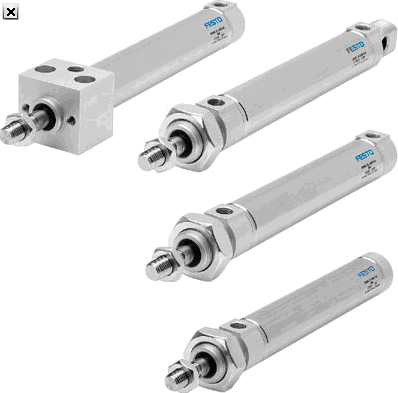

FESTO帶夾緊裝置的標準氣缸 DSNU-KP系列
DSNU-KP系列

標準或非標準氣缸，帶有集成的或是外接的夾緊單元或固定單元
直徑 8, 10, 12, 16, 20, 25, 32, 40, 50, 63 mm
行程 1 … 500 mm
輸出力 30 … 1870 N
位置感測
固定或可調緩沖
陰螺紋
陽螺紋.
技術參數 - 標準氣缸 DSNU-12- - - 193988


  特性  特性
行程  1 - 200 mm
活塞直徑  12 mm
活塞桿螺紋  M6
基于標準  CETOP RP 52 P
ISO 6432
緩沖  P: 兩端帶彈性緩沖環/板
PPV: 兩端帶可調的氣緩沖
裝配位置  任何
設計結構  活塞
活塞桿
氣缸缸筒
位置檢測  用于接近式傳感器
Variants  K2:帶外螺紋活塞桿型
K6: 活塞桿采用外螺紋，一端減短
K8:延長活塞桿型
KP: 活塞桿夾緊單元
MA: 軸向供氣
MH: 可采用直接安裝方式
MQ: 側向供氣
Q: 方形活塞桿
R3: 所有的氣缸外表面符合防腐蝕等級 KBK3 (具有較強的防腐蝕能力)
S2: 雙出活塞桿型
耐熱密封型，溫度達 150?C
單端活塞桿
防止扭轉/導向  方形活塞桿
工作壓力  1.5 - 10 bar
工作模式  雙作用
ATEX 種類  II 2 GD
ATEX標識  II 2 GD c T4 T120°C
ATEX環境溫度  -20°C <= Ta <= +60°C
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
CE 符號 (參見符合的標準)  根據 EU-Ex 防爆指導原則 (ATEX)
耐腐蝕等級 CRC  2
3
環境溫度  -20 - 120 °C
授權  Germanischer Lloyd
6 bar時的理論作用力，進程  51 - 68 N
安裝類型  帶附件
氣動連接  M5
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  NBR
TPE-U(PU)
活塞桿的材料信息  高合金鋼, 耐腐蝕
氣缸缸筒的材料信息  高合金鋼, 耐腐蝕
