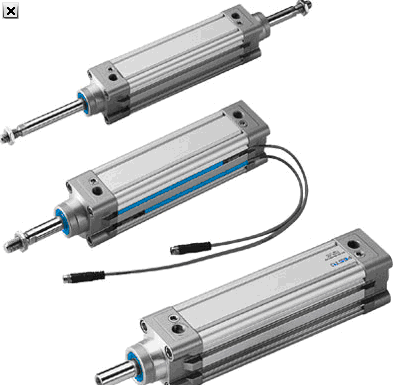

FESTO帶夾緊裝置的標準氣缸 DNC-KP系列
DNC-KP系列

標準或非標準氣缸，帶有集成的或是外接的夾緊單元或固定單元
直徑 32, 40, 50, 63, 80, 100, 125 mm
行程 10 … 2 000 mm
輸出力 483 … 7 363 N
位置感測
固定或可調緩沖
陰螺紋
陽螺紋.
技術參數 - 標準氣缸 DNC-50- - - 163366




  特性  特性
行程  2 - 2,000 mm
活塞直徑  50 mm
活塞桿螺紋  M16x1,5
基于標準  ISO 15552 (以前還包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
緩沖  P: 兩端帶彈性緩沖環/板
PPV: 兩端帶可調的氣緩沖
裝配位置  任何
設計結構  活塞
活塞桿
位置檢測  無
用于接近式傳感器
Variants  CT: 不含黃銅和PTFE
終端位置鎖定， 兩端位置
ELH: 后側帶端位鎖
ELV: 前側帶端位鎖
K10: 運行性能經過改善
K2:帶外螺紋活塞桿型
K3:帶內螺紋活塞桿型
K5: 活塞桿采用特殊螺紋
K7: 活塞桿帶外六角
K8:延長活塞桿型
KP: 活塞桿夾緊單元
Q: 方形活塞桿
R3: 所有的氣缸外表面符合防腐蝕等級 KBK3 (具有較強的防腐蝕能力)
R8: 防塵設計
S10: 慢速型（活塞持續慢速運動）
S11: 低摩擦
S2: 雙出活塞桿型
S20: 中空活塞桿型
耐熱密封型，溫度達 150?C
TT: 低溫型
V1: 單電控電磁閥, 安裝在右側, 未驅動時活塞桿處于回縮狀態
V2: 單電控電磁閥, 安裝在右側, 未驅動時活塞桿處于前伸狀態
V3: 雙電控電磁閥, 安裝在右側, 未驅動時活塞桿處于回縮狀態
V4: 單電控電磁閥, 安裝在左側, 未驅動時活塞桿處于回縮狀態
V5: 單電控電磁閥, 安裝在左側, 未驅動時活塞桿處于前伸狀態
V6: 雙電控電磁閥, 安裝在左側, 未驅動時活塞桿處于回縮狀態
單端活塞桿
防止扭轉/導向  方形活塞桿
工作壓力  0.1 - 12 bar
工作模式  雙作用
ATEX 種類  II 2 GD
ATEX標識  II 2 GD c T4 T120°C
ATEX環境溫度  -20°C <= Ta <= +60°C
工作介質  過濾壓縮空氣
CE 符號 (參見符合的標準)  根據 EU-Ex 防爆指導原則 (ATEX)
耐腐蝕等級 CRC  2
3
環境溫度  -40 - 120 °C
授權  Germanischer Lloyd
6 bar時的理論作用力，回復行程  990 N
6 bar時的理論作用力，進程  990 - 1,178 N
安裝類型  具有內（陰）螺紋
帶附件
氣動連接  G1/4
材料備注  不含有黃銅和PTFE
氣缸缸筒的材料信息  鍛造鋁合金
